محافظ رسانا آبکاری واشر فوم EMI 10x13mm

EMI، واشر SMF، WHL 10*13*10MM بازیابی الاستیک، تولید برق



تولید - محصول

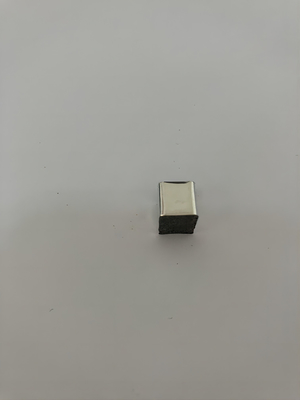

اندازه: W*H*L: 10*13*10mm



بررسی اجمالی

• واشر محافظ SMT EMI یک پد اتصال به زمین است که نویز الکترومغناطیسی تولید شده در دستگاه های الکترونیکی را کاهش می دهد و از مدار در برابر نوسانات الکتریکی محافظت می کند.

• لحیم کاری مجدد تا دمای 260 درجه سانتیگراد با استفاده از مواد با مقاومت حرارتی عالی امکان پذیر است.

• بسته بندی شده با نوار قرقره برای امکان نصب خودکار روی سطح.
• قابل استفاده به عنوان واشر سوئیچ لمسی، واشر سنسور لمسی و غیره.

امکانات

• شکل مکعبی پایدار، نرم و الاستیک با استفاده از هسته اسفنجی.
  - در اندازه های مختلف در مقایسه با کنتاکت های زمین سیلیکونی یا فلزی تولید می شود
  - مثل نوار انگشت نه خم شده و نه شکسته است
  - بدون ترس از سخت شدن یا تولید سیلوکسان مانند نوع هسته سیلیکونی
  - مواد اسفنجی نرم PCB را خم نمی کند و دستگاه را تغییر شکل نمی دهد
• هدایت الکتریکی عالی و مقاومت سطح پایین
• انعطاف پذیری عالی با سختی قابل تنظیم، بدون مشکل خم شدن یا شکستگی
• SMT (نصب سطحی) در دسترس و سازگار با لحیم کاری دستی
• سازگار با RoHS، UL94V-0، بدون هالوژن

جزئیات

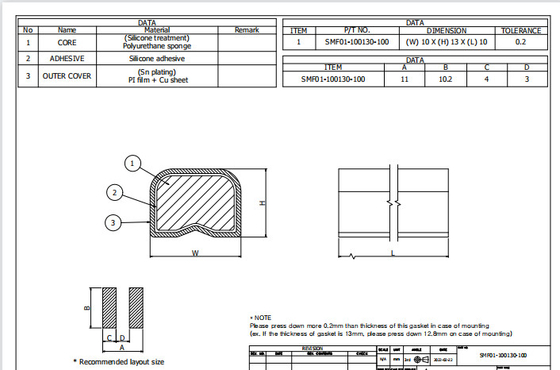

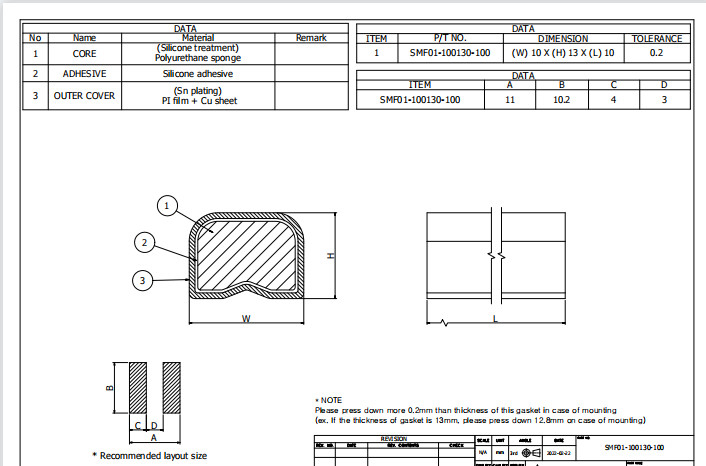

مشخصات

برنامه های کاربردی



PCB Ground & EMI Shielding





• واشر SMT با اتصال آن به PCB ماژول LCD برای محافظت EMI و اتصال به زمین استفاده می شود.چندین قطعه از واشر SMT روی PCB برای به حداکثر رساندن محافظت EMI و اثر زمین استفاده می شود.موقعیت آنها روی PCB در مرحله طراحی مدار PCB منعکس می شود.

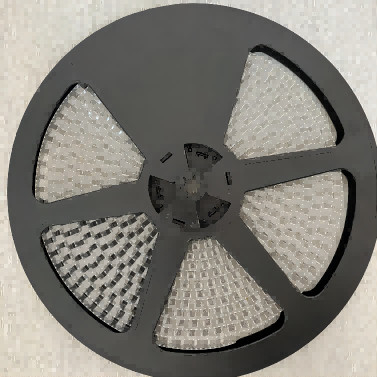

• ارائه شده در بسته های حرفه ای تایپ حلقه مناسب برای SMT.



واشر حسگر لمسی/ واشر سوئیچ لمسی







• واشر سنسور لمسی (واشر سوئیچ لمسی) به عنوان یک الکترود اتصال صفحه نمایش و PCB با استفاده از روش ورودی لمسی الکترواستاتیک عمل می کند.برای کلیدهای لمسی لوازم خانگی و دستگاه های صنعتی مناسب است.
• واشر SMF با نصب خودکار روی سطح نصب می شود در حالی که روش تماس فنر و میله لمسی نیاز به لحیم کاری دستی دارد.
• صرفه جویی در هزینه با جایگزینی روش گران قیمت شبکه لمسی انتظار می رود.
• این واشر به دلیل خاصیت ارتجاعی به PCB/Panel فشار وارد نمی کند و مقاومت در برابر خوردگی بالایی دارد.



شرایط ضمانت و محل حضور در بازداشت

• 1) محصول را در دمای اتاق و رطوبت نگه دارید. (25±10℃، کمتر از 75%)
• 2) هنگام نگهداری محصولات از تماس با هوا و رطوبت خودداری کنید.
• 3) در هنگام نگهداری از محصولات از نور مستقیم خورشید و عدم وجود مواد قابل اشتعال خودداری کنید.
• 4) برای جلوگیری از آسیب به ظاهر و شکل آن را نگه دارید.
• 5) مراقب باشید پس از باز کردن محصول در محیطی با دمای بالا و رطوبت بالا قرار نگیرید.
• 6) مراقب باشید با مواد شیمیایی و آلی تماس نداشته باشید.
• 7) محصول را با دست برهنه لمس نکنید.
• 8) مدت گارانتی محصول 6 ماه پس از تحویل است.

تصمیم



1) E-SONG EMC Co., Ltd (حزب "B" به شرح زیر) گزارش بازرسی را هنگام ارسال ضمیمه می کند.

2) یک لات در اصل برای یک تحویل یک مدل است.

3) تعیین پاس و شکست Lot توسط "چک لیست نمونه برداری KS Q ISO 2859-1" اعمال می شود.

4) سطح بازرسی و AQL با توافق متقابل تعیین می شود. (استاندارد: G-II، 0.65)

5) اگر DEVIALET (طرف "الف" مانند زیر) نتواند بازرسی واردات را پشت سر بگذارد، "A" باید "B" را از عدم انطباق مطلع کند.

سپس، «ب» باید اقدامات بهبود را ظرف 5 روز به «الف» اطلاع دهد.

6) لات ناموفق باید بازگردانده شود، اما برای پذیرش محصولات انتخابی مطابق با شرایط موجود است.

7) در صورت بروز هر موقعیت غیرمنتظره دیگری باید با توافق دوجانبه حل شود.



استاندارد عمومی بسته بندی



1) سجاف را برچسب بزنید.

2) جعبه کارتن حاوی مقدار مناسبی سیلندر SMF است.

3) پلاستیک روی قاب پشتی را با مواد بالشتک پر کنید.

4) جعبه با نوار OPP، نوع H مهر و موم شده است و جعبه به عنوان موجود برچسب گذاری شده است.

5) روش بسته بندی (همانطور که در شکل نشان داده شده است)
