جزئیات محصول:
|
| تولید - محصول: | WHL403550 | فیلم پی ال: | آبکاری Sn/آبکاری طلا |
|---|---|---|---|
| شکل: | واشر تخت، واشر حلقه، واشر راه راه، مطابق با نقشه های شما | وسیع: | 40 میلی متر یا اندازه سفارشی |
| بالا: | 35 میلی متر، استاندارد یا سفارشی | طول: | 50 میلی متر به عنوان نقاشی |
| کاربرد: | کامپیوتر، دیوار و سقف، خودرو، ال سی دی و غیره | ||
| برجسته: | مهر و موم واشر لاستیکی تخت 40 میلی متر,مهر و موم واشر لاستیکی تخت 35 میلی متر,نصب کننده سطح فیلم PI |
||
واشر SMD، فناوری نصب سطحی WHL403550، بازیابی الاستیک، تولید برق
1. WHL: 507530
2. ویژگی محصول
SMD GASKET یک فناوری نصب سطحی است که از نصب PCB روی سطح (SMD M/C) استفاده می کند و به عنوان ترمینال زمینی و نصب دستگاه های الکتریکی/الکترونیکی و محصولات کاهش نویز EMI در دسترس است.SMD GASKET برای انعطاف پذیری مورد نیاز، بازیابی الاستیک، مقاومت در برابر حرارت و رسانایی الکتریکی محصولات tanwol مناسب است.
3. مواد و پایان
| نه | آیتم | مواد | آبکاری |
| 1 | سیلیکون | سیلیکون | |
| 2 | فیلم PI | آبکاری Sn |
|
مطبوعات |
بدون برز |
| آبکاری | بدون تغییر رنگ |
| تماس با مقاومت | 50mΩ (حداکثر) |
| بعد از آزمون | 100mΩ (حداکثر) |

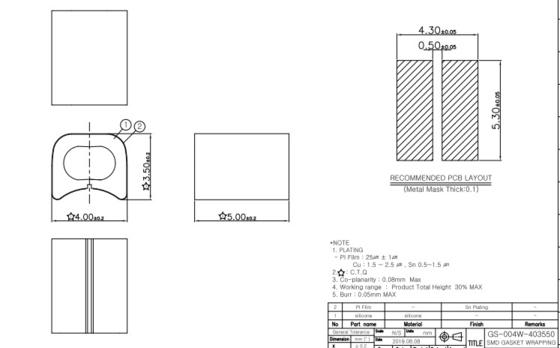

4 نقاشی
|
چک لیست
|
- باید روی کیسه REEL و وینیل وصل شود.
|
0 |
|
MSL SPEC پیوست کنید
(MSL: سطح حساس به رطوبت)
|
- باید روی کیسه REEL و وینیل وصل شود.
|
|
|
ضمیمه علامت بدون سرب
|
باید روی کیسه REEL و وینیل وصل شود.
|
|
|
خشک نگه دارید" LABEL ضمیمه کنید
|
- برچسب "خشک نگه دارید" باید روی آن چسبانده شود
محصولی که تحت MSL 1 قرار دارد
|
|
|
مشخصات بسته بندی
|
- حداقل باید از MSL 2 استفاده شود.
- جنس REEL باید پلاستیکی باشد.
(از کاغذ REEL استفاده نکنید.)
|
|
|
بسته مهر و موم شده REEL
|
- باید مهر و موم شود.
|
|
|
روش فشرده سازی REEL COVER TAPE
|
از روش فشرده سازی حرارتی استفاده کنید
|
|
|
جریان بسته بندی
|
قرقره → در ژل سیلیکا قرار دهید → کیسه را ببندید → جعبه بیرون
|
روش چسبندگی
· محصول نوآورانه با خواص لاستیک سیلیکونی نرم و خواص فلز رسانا در عین حال.
· بهبود عملکرد محافظ EMI و اتصال زمین به دلیل لایه سطحی رسانای ضخیم تر.
· بهبود مقاومت در برابر خوردگی و قابلیت اطمینان با قرار ندادن لایه مس در معرض هوای بیرون.
· تنظیم اندازه و شکل توخالی برای نرم شدن واشر فشار وارده را به حداقل می رساند و چسبندگی به PCB را بهبود می بخشد.
· لایه سطحی فلزی حتی زمانی که هسته لاستیکی سیلیکونی نازک باشد امکان پذیر است، و در صورت ضخیم بودن لاستیک سیلیکونی، ضعف سختی آن بهبود می یابد.
· تنظیم آسان شکل، تعداد و ضخامت توخالی هسته.
